Este producto ha sido descontinuado y retirado de nuestro inventario.

La bomba sumergible para aguas residuales de hierro fundido QT está compuesta por la bomba, las piezas de sellado y un motor monofásico asincrónico de aceite, localizado en la parte superior de la máquina. El condensador es accionado en monofásico y tiene protector térmico. Por otro lado, la bomba de agua se encuentra en el extremo inferior de toda la máquina y tiene una estructura del impulsor helicoidal. Se emplea un sello mecánico entre el motor y la bomba y un anillo de caucho resistente en forma de O trabaja como sello estático para fijar.

Curva de ejecución

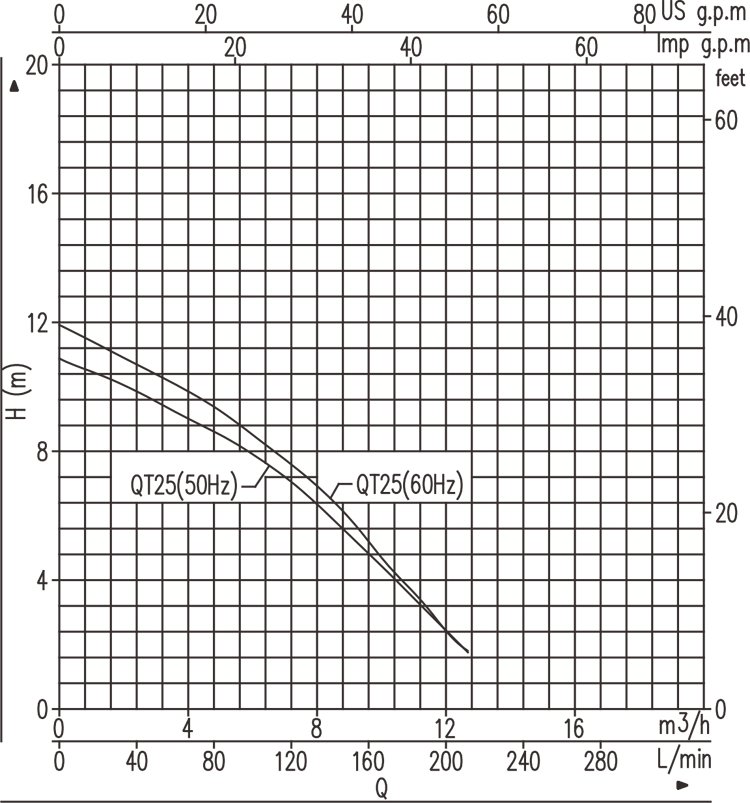

QT25

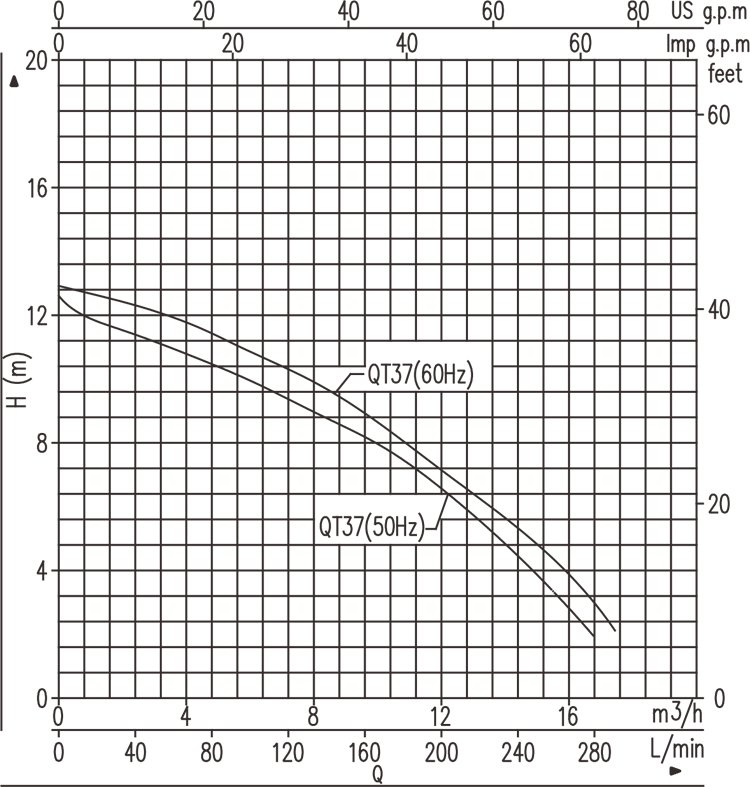

QT37

Parámetros técnicos
Modelo Voltaje
(V) 		Frecuencia
(Hz) 		Cabeza
(m) 		Flujo (m3/h) Diámetro
interno del
tubo (mm) 		Diámetro
máximo permitido
de partículas
(mm) 		Dimensión total
(Largo×Ancho
×Alto, mm) 		Peso
0 2 4 6 8 10 12 14.5 16.5 Peso bruto
(kg) 		Peso neto
(kg)
QT25 220 50 10 9.3 8.2 6.8 5.1 1.5 - - - 51 7 230×160×310 12 11
220 60
120 60
QT37 220 50 12 10.5 10 9 8 7 6 4 2 13 12
220 60
120 60

Note: n=2850r/min (50Hz), n=3450r/min (60Hz)

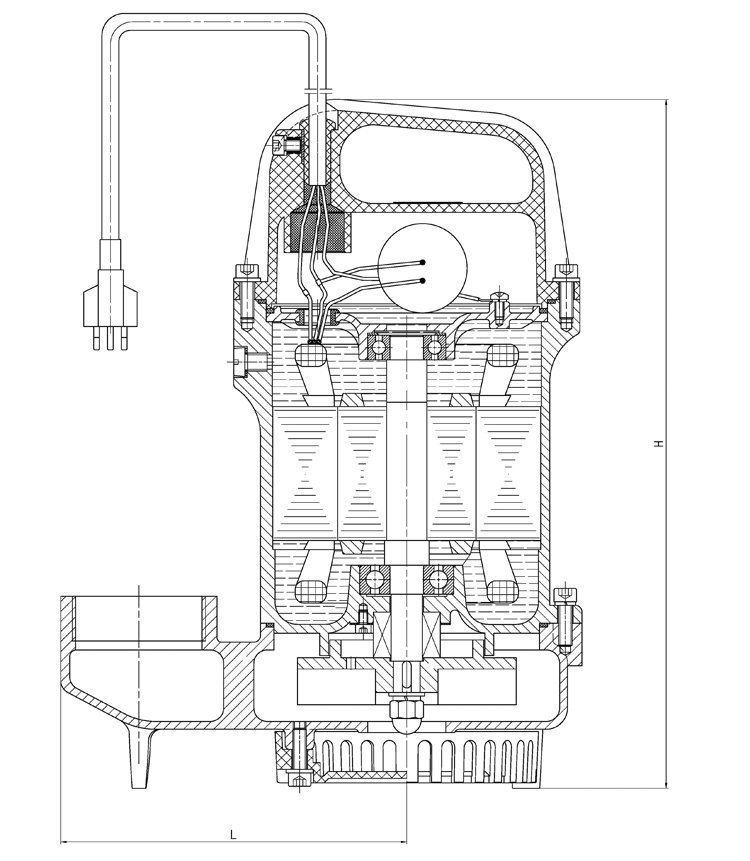

H=310mm, L=155mm, línea de tubería G2
La carcasa, el cuerpo de la bomba y el impulsor son de hierro fundido, mientras que la tapa del cabezal y la malla son de nylon plástico. Nuestra bomba sumergible para aguas residuales tiene unas excelentes propiedades como el volumen pequeño, poco ruido, estructura compacta, alta eficiencia, funcionamiento estable, mantenimiento conveniente, aspecto agradable, fácil de transportar, con capacidad excepcional de ahorro de energía, etc. Es adecuada para la elevación y la entrega de líquido con muchas impurezas, tales como barro, arena, fibras cortas, restos de papel y otras partículas sólidas, así como sólidos blandos, los cuales se encuentran en casos como, agua con lodo, aguas grises, aguas residuales, excrementos, aguas residuales domésticas, etc.

Gracias a las características anteriores, esta bomba se utiliza extensamente en muchos campos, como la industria, la agricultura, la minería, la construcción de edificios, la protección del medio ambiente. Por ejemplo en obras de construcción, destilado en piscinas, así como el riego y el drenaje en agricultura. Sin embargo, este producto no debe ser utilizado en situaciones de anti-bombeo.

Materiales
1. Carcasa de la máquina: Hierro fundido
2. Cuerpo de la bomba: Hierro fundido
3. Impulsor: Hierro fundido
4. Cojinete superior: Aluminio
5. Eje: 2Cr13
6. Cubierta: Nylon (PA66G30)
7. Marco de la malla: Nylon (PA66G30)

Condiciones de funcionamiento
1. Temperatura del líquido: Hasta +40℃
2. Rango de pH del líquido: 4 a 10
3. Máxima densidad del líquido: 1.2×103kg/m3
4. Frecuencia de la fuente de alimentación: 50Hz ó 60Hz
5. Voltaje: Monofásico 220VAC ó 120VAC con una fluctuación de ±10% de la tensión nominal.
6. Profundidad de inmersión: 5 metros

Motor
1. Motor de dos polos de inducción
2. Monofásico: 220V (50Hz/60Hz) ó 120V (60Hz)
3. Clase de aislamiento: B
4. Grado de protección: IP68

Indicaciones del modelo
QT-25
25: 1/10 de la potencia de salida (W)
QT: bomba sumergible para aguas residuales pequeña de aceite

Mantenimiento
1. Por favor, revise la resistencia de aislamiento entre la bobina y la carcasa de la máquina regularmente. Su valor debe ser superior a 1MΩcuando la temperatura es cercana a la temperatura de trabajo. De lo contrario, deben ser aplicadas las medidas correspondientes para alcanzar este valor antes de su uso
2. Después de que la bomba haya funcionado normalmente durante 2000 horas, los siguientes pasos deben llevarse a cabo para su mantenimiento. En primer lugar, desmonte el equipo y detecte las piezas de desgaste, como el impulsor, los rodamientos, los sellos mecánicos, etc. Si algún componente está dañado, deberá ser sustituido en el menor tiempo posible. En segundo lugar, después de que el mantenimiento o sustitución de piezas de sellado ha concluido, se necesita la prueba neumática para la cavidad del motor con una presión de prueba de 0.2Mpa. Fenómenos de fuga y condensación no debería tener lugar durante los primeros 3 minutos. Finalmente, desmonte el tornillo de reabastecimiento de combustible en la carcasa, y añadir aceite de máquinas #10. Si la máquina se utiliza para agua potable, aceites comestibles también son adecuados.
3. Cuando la máquina no se utiliza por un tiempo largo, no es apropiado para mantenerlo agua en ella. Deberá ser colocada en agua a correr durante varios minutos, y limpiar las coagulaciones de entrada y salida de la bomba. A continuación, necesitará secar la máquina y aplicar un tratamiento anti-corrosión. Por último, manténgala cuidadosamente en un lugar seco y ventilado.

Como fabricante y proveedor profesional, con sede en China, de bombas sumergibles para aguas residuales de hierro fundido, también ofrecemos bombas periféricas de cebado automático, bombas auto-cebantes de chorros, bombas sumergibles de tornillo y bombas de circulación con tubo de escape automático, entre otros.
