Este producto ha sido descontinuado y retirado de nuestro inventario.

La bomba sumergible para aguas residuales de acero inoxidable WQXD tiene un impulsor helicoidal y está diseñada para aplicaciones domésticas, comerciales e industriales. Nuestro producto es adecuado para procesar aguas residuales industriales en fábricas y puede también, drenar aguas residuales de hoteles, garajes, sistema de rociadores y sótanos de edificios.

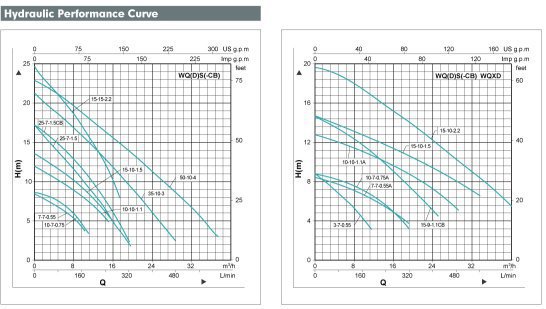

Curva de rendimiento hidráulico

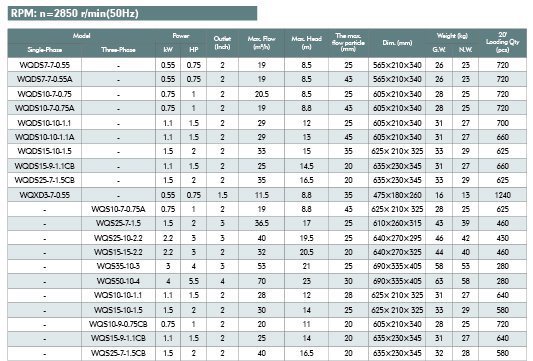

Parámetros técnicos

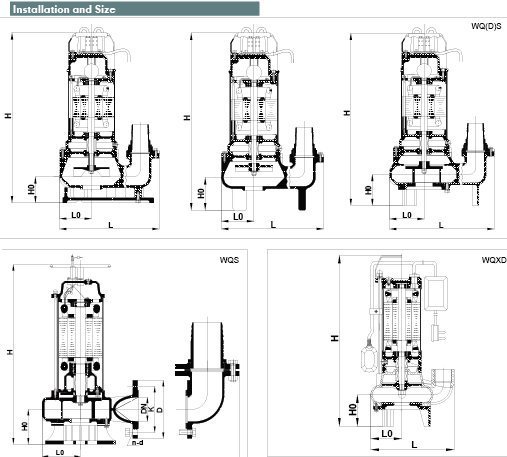

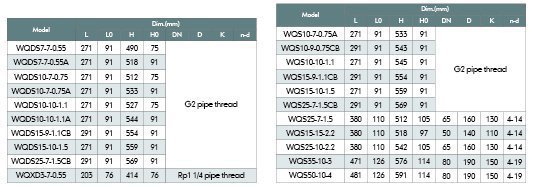

Instalación y tamaño

Materiales
1. Cuerpo de la bomba: Hierro fundido
2. Soporte del motor: Acero inoxidable
3. Impulsor: Hierro fundido o latón
4. Eje del motor: SS316 con CS45# y 2Cr13
5. Sellos mecánicos: Cerámica-grafito y carburo de silicio-carburo de aleación
6. Bobina de cobre

Condiciones de funcionamiento
1. Profundidad de inmersión: 5 metros
2. Temperatura del líquido: Hasta +40℃
3. Temperatura ambiente: Hasta +40℃
4. Máxima presión de trabajo: 6bar
5. Tamaño permitido de sólidos en suspensión: hasta 43mm

Motor
1. Motor de dos polos de inducción
2. Monofásico/Trifásico de 50Hz
3. Clase de aislamiento: E
4. Grado de protección: IP X8
5. Monofásico con protector térmico y condensador

Indicaciones del modelo
WQDS 15 - 9 - 1.1 CB
Impulsor de corte
Potencia nominal (kW)
Cabeza nominal (m).
Caudal nominal (m3/h)
Código del modelo (Si no hay una D, significa trifásico)

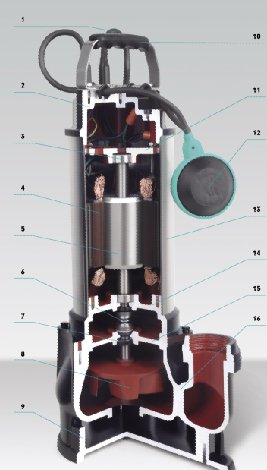

Esquema de la estructura

1. Cable
2. Cubierta superior
3. Rodamiento de bolas
4. Devanado del estator
5. Rotor
6. Sello mecánico
7. Marco del sello de aceite
8. Impulsor
9. Caja inferior
10. Agarradera
11. Bloqueo del rodamiento superior
12. Interruptor de flotador
13. Cuerpo de la bomba
14. Cámara de aceite
15. Tapa de la cámara de aceite
16. Cuerpo de la bomba


1. Cable
2. Rodamiento de bolas
3. Rotor
4. Sello mecánico
5. Marco del sello de aceite
6. Cubierta de la bomba
7. Agarradera
8. Cubierta superior
9. Soporte del motor
10. Devanado del estator
11. Cámara de aceite
12. Impulsor
13. Cuerpo de la bomba
14. Caja inferior

Como fabricante y proveedor profesional, con sede en China, de bombas sumergibles para aguas residuales de acero inoxidable, nuestra empresa también ofrece unidades de bomba integrada compacta, bombas centrífugas multifase vertical de acero inoxidable, bombas de circulación con tubo de escape automático, bombas periféricas de cebado automático y muchos más.
